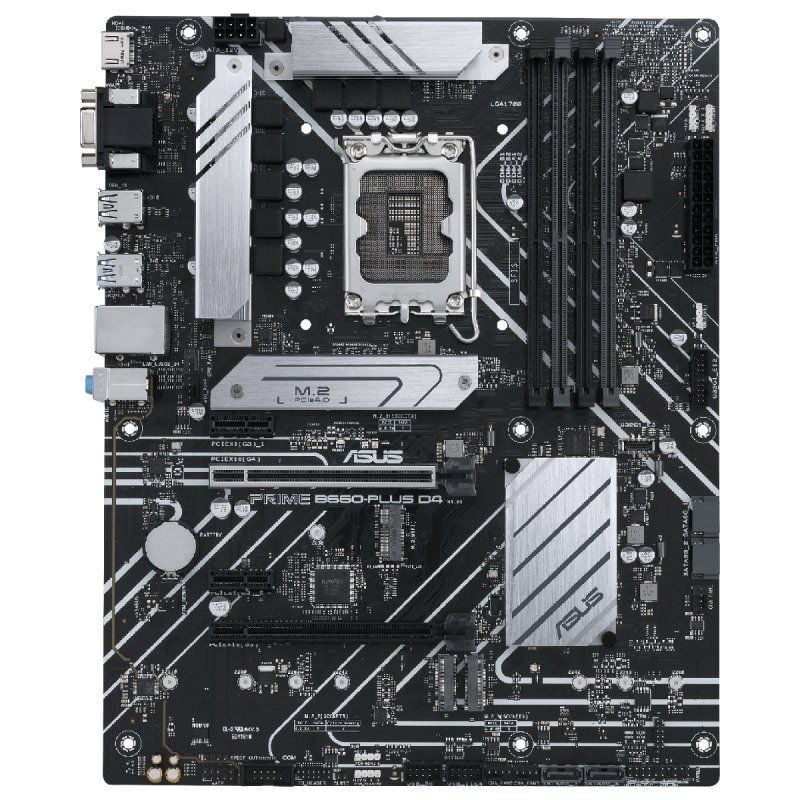

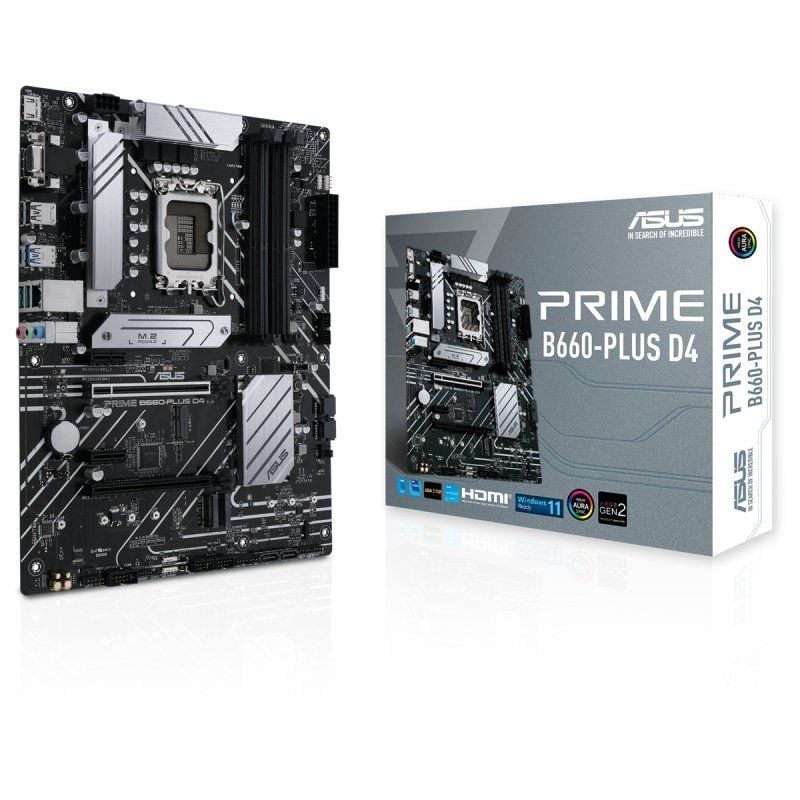

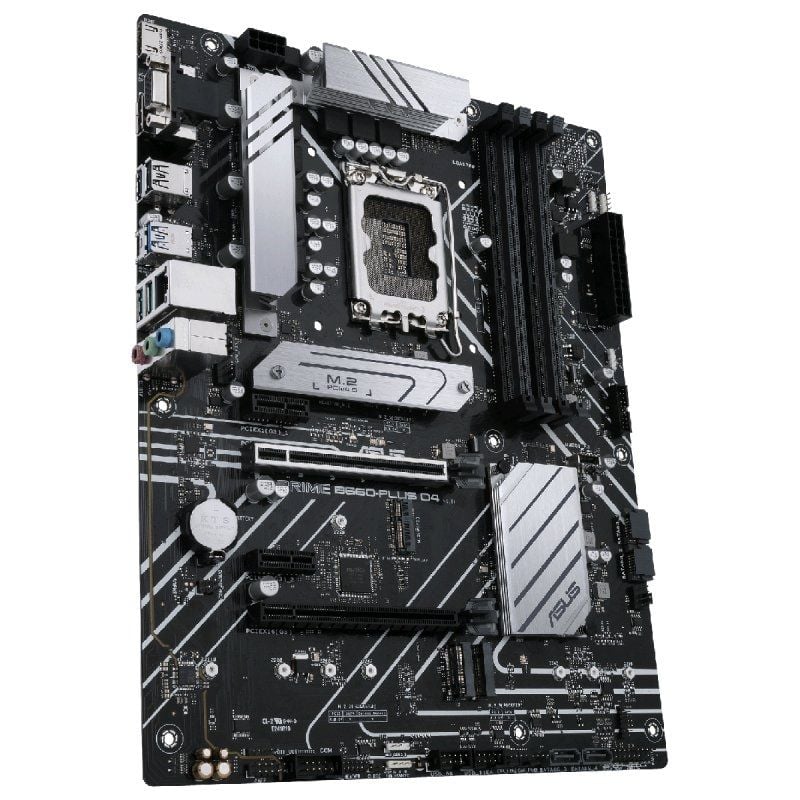

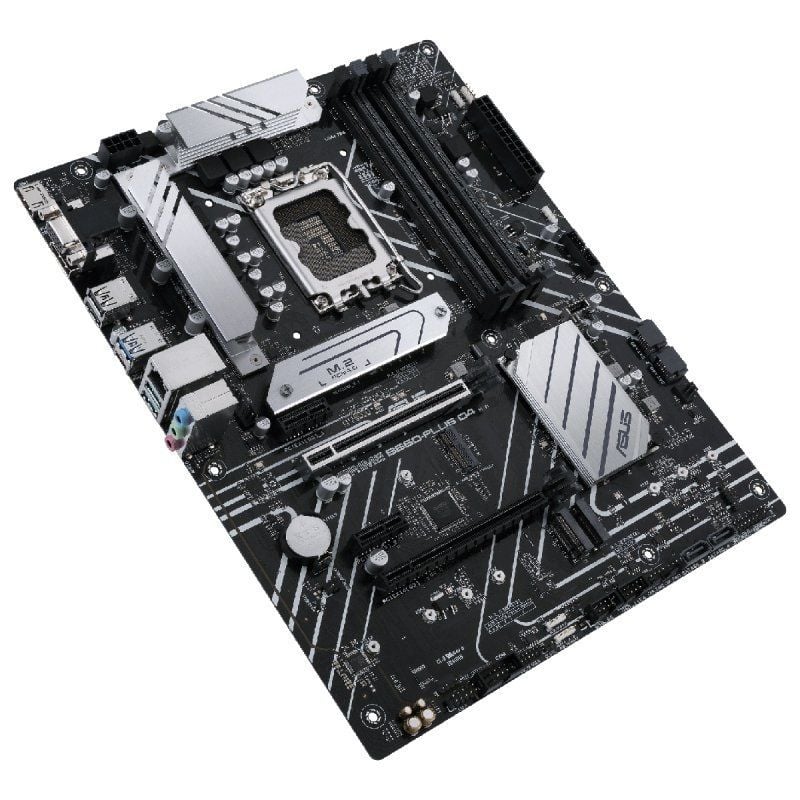

Placa Base Asus Prime B660-PLUS D4 Socket 1700/ DDR4/ PCIe 4.0

ASUS PRIME B660-PLUS D4: Placa base ATX Intel® B660 (LGA 1700) con 8 etapas de alimentación, ranuras PCIe 4.0, tres ranuras M.2, Realtek 2.5Gb Ethernet, USB 3.2 Gen. 2x2 de tipo C® trasero, USB 3.2 Gen. 1 de tipo C® frontal

• Zócalo LGA 1700 para procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª Gen.
• Solución de alimentación optimizada: 12+1 etapas de alimentación con tomas ProCool, chokes de aleación de alta calidad y condensadores resistentes para procesadores multinúcleo.
• Diseño térmico optimizado: Cubierta de E/S integrada, disipadores VRM con almohadillas térmicas de alta conductividad y tres disipadores M.2.
• Redes de alto rendimiento: Intel® Wi-Fi 6 (802.11ax) y Ethernet Intel® de 2,5 Gb con ASUS LANGuard.
• La mejor conectividad gaming: Soporta salidas HDMI® 2.1 y DisplayPort™ 1.4, tres ranuras M.2 y USB 3.2 Gen. 2x2 de tipo C®.
• Control inteligente: Funciones de refrigeración, redes y cancelación
• Zócalo Intel® LGA 1700: Compatible con los procesadores Intel® de 12.ª Gen.
• Conectividad de alta velocidad: Ranuras PCIe 4.0, tres ranuras M.2, USB 3.2 Gen. 2x2 de tipo C® trasero, USB 3.2 Gen. 1 de tipo C® frontal, Realtek 2.5Gb Ethernet y soporte Thunderbolt™ 4.
• Refrigeración integral: Disipador VRM, disipador M.2, disipador PCH, conectores de ventilación híbridos y Fan Xpert 2+
• ASUS OptiMem: Diseño que preserva la integridad de las señales de la memoria y aumenta su estabilidad.
• de ruido asistidas por IA para simplificar la configuración y mejorar el rendimiento.
• DIY fácil: M.2 Q-Latch, escudo de E/S, botón BIOS FlashBack™ y Q-LED.
• Personalización inigualable: Iluminación RGB Aura Sync exclusiva de ASUS con un conector RGB y tres direccionables de 2.ª Gen.
• El sonido líder de la industria gaming: ALC4080 con amplificador Savitech SV3H712, DTS® Sound Unbound™ y Sonic Studio III.
• Software de calidad: Prueba gratuita AIDA64 Extreme de 60 días y el intuitivo panel de control UEFI BIOS con MemTest86.

Nuestros ingenieros han diseñado la serie ASUS Prime para aprovechar todo el potencial de los procesadores Intel® de 12.ª Gen. Equipada con un potente diseño de alimentación, soluciones integrales de refrigeración y opciones de ajuste inteligentes, la serie Prime B660 incluye opciones de ajuste del rendimiento muy intuitivas para fans del DIY.

VERSATILIDAD

La serie ASUS Prime incorpora una gran variedad de controles. Las placas base Prime B660 incluyen opciones que te ayudan a personalizar y ajustar cada aspecto de tu sistema para que puedas trabajar a tu manera, dispongas del máximo rendimiento y seas lo más productivo posible.

Eficiencia energética general

La unidad de procesamiento de energía EPU reduce el consumo energético del equipo. El modo Away es una configuración de ahorro de energía que deshabilita las controladoras de E/S mientras no se utilizan.

UEFI BIOS

Nuestra reconocida ASUS UEFI BIOS tiene todo lo que necesitas para configurar y ajustar tu sistema. Incluye opciones simplificadas de forma inteligente para principiantes del DIY y funciones completas para los veteranos experimentados.

Ajustes avanzados para usuarios con experiencia

El modo avanzado de la UEFI te permite asumir el control total del equipo. La función de búsqueda facilita encontrar lo que buscas y las funciones avanzadas te permiten realizar ajustes inteligentes para configurar el rendimiento de la forma que prefieras.

REFRIGERACIÓN

La serie Prime B660 incorpora múltiples disipadores térmicos y conectores híbridos de ventilación para que tu equipo mantenga la estabilidad durante las cargas de trabajo intensas.

Disipador M.2

El disipador M.2 evita que el rendimiento de la unidad M.2 se reduzca durante las transferencias sostenidas. El disipador se sujeta con tornillos cautivos.

Diseño más frío

La serie Prime B660 incluye unos controles de refrigeración muy completos que puedes configurar desde Fan Xpert 2+ y la UEFI BIOS.

Múltiples fuentes de temperatura

Cada conector se puede configurar para que reaccione a los 3 sensores térmicos. Fan Xpert 2+ permite mapear la temperatura de las tarjetas gráficas ASUS para optimizar la refrigeración durante las cargas intensivas de la GPU y la CPU

RENDIMIENTO

La serie Prime B660 está diseñada para manejar los núcleos y el ancho de banda de la 12.ª Gen. de procesadores Intel® Core™. Las placas base B660 incluyen un sistema de suministro energético estable, refrigeración intuitiva, opciones de conectividad versátiles y todo lo que necesitas para impulsar tu productividad diaria.

Suministro energético

Un suministro energético estable es esencial para exprimir todo el rendimiento de los procesadores Intel Core de 12.ª Gen., la Prime Z690-P WiFi D4 está preparada para satisfacer los requerimientos de las nuevas CPU de muchos núcleos.

Memoria DDR4

El nuevo circuito de la placa base permite que los nuevos procesadores de Intel accedan al ancho de banda de la memoria sin restricciones. La tecnología ASUS OptiMem II mapea cuidadosamente las pistas de memoria a través de las diferentes capas del PCB para reducir significativamente las interferencias.

Tres ranuras M.2 (hasta 64 Gbps)

La Prime B660-PLUS D4 incluye tres ranuras M.2 que soportan transferencias de datos hasta de 64 Gbps a través de PCIe® 4.0. Disfruta de un arranque y tiempos de carga más rápidos para el S.O. y las aplicaciones.

Especificaciones

General

Chipset: Intel B660

Socket: LGA1700

Compatibilidad CPU: Intel Core, Pentium Gold y Celeron (12ª generación)

Soporte: Intel Turbo Boost 2.0 y Turbo Boost Max 3.0

Memoria

Ranuras: 4 x DIMM

Capacidad máxima: 128 GB

Tipo: DDR4

Frecuencia: Hasta 5066 MHz (OC)

Arquitectura: Doble canal

Compatibilidad: No ECC, sin búfer

Soporte: Intel XMP, OptiMem

Gráficos

Salidas: 1 x DisplayPort, 1 x HDMI, 1 x D-Sub

Resolución: Hasta 4K a 60 Hz

Ranuras de expansión

1 x PCIe 4.0 x16

1 x PCIe 3.0 x16 (modo x4)

2 x PCIe 3.0 x1

Almacenamiento

Ranuras M.2: 3

Compatibilidad: PCIe 4.0 x4 y PCIe 4.0 x2

Puertos SATA: 4 x SATA 6 Gb/s

RAID: RAID 0, 1, 5 y 10

Red y conectividad

Ethernet: Realtek 2.5 Gb

Wi-Fi: Opcional (módulo no incluido)

Slot Wi-Fi: M.2 Key E (CNVi/PCIe)

Puertos USB

Traseros:

1 x USB-C 3.2 Gen 2x2

2 x USB-A 3.2 Gen 2

1 x USB-A 3.2 Gen 1

2 x USB 2.0

Frontales:

1 x USB-C 3.2 Gen 1

1 x header USB 3.2 Gen 1 (hasta 2 puertos)

2 x headers USB 2.0 (hasta 4 puertos)

Audio

Chip: Realtek 7.1 HD

Calidad: Hasta 24-bit / 192 kHz

Características: Blindaje, condensadores premium, PCB dedicada

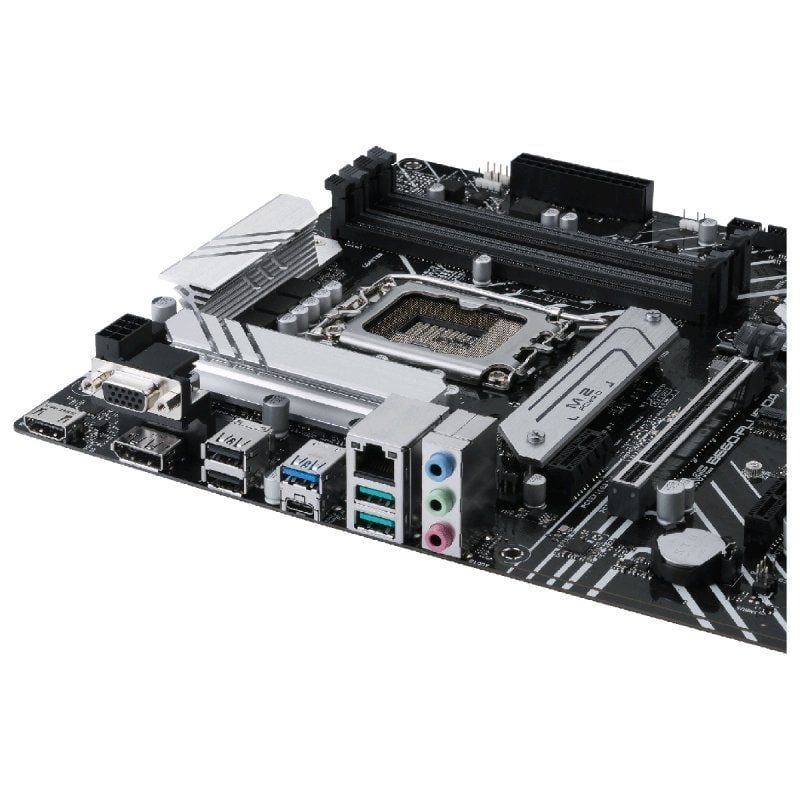

Puertos traseros

1 x USB-C 3.2 Gen 2x2

2 x USB-A 3.2 Gen 2

1 x USB-A 3.2 Gen 1

2 x USB 2.0

1 x DisplayPort

1 x HDMI

1 x D-Sub

1 x RJ-45 2.5 Gb

3 x jacks de audio

Conectores internos

Ventilación: CPU, AIO, 3 x chasis

Alimentación: 24 pines + 8 pines CPU

Almacenamiento: 3 x M.2, 4 x SATA

USB internos: USB-C, USB 3.2 Gen 1 y USB 2.0

RGB: 2 x AURA RGB + 3 x ARGB Gen2

Otros: Clear CMOS, COM, TPM, Thunderbolt header, audio frontal

Funciones especiales

Protección: DIGI+ VRM, ESD Guards, LANGuard, sobretensión, SafeSlot Core+

Diseño: Q-DIMM, Q-LED, Q-Slot

Refrigeración: Disipadores VRM y M.2

Iluminación: Aura Sync

Software y BIOS

Software: Armoury Crate, AI Suite 3, Fan Xpert 2+, TurboV EVO

BIOS: UEFI AMI 128 Mb

Funciones BIOS: EZ Flash, CrashFree BIOS 3

Sistema operativo

Compatible con Windows

Formato y dimensiones

Factor de forma: ATX

Dimensiones: 30.5 x 24.4 cm

- Fabricante de procesador: Intel
- Socket de procesador: LGA 1700
- Procesador compatible: Intel® Celeron®, Intel® Core™ i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel® Pentium® Gold
- Sockets de procesador soportados: LGA 1700
- tipos de memoria compatibles: DDR4-SDRAM
- Número de ranuras de memoria: 4
- Tipo de ranuras de memoria: DIMM
- Memoria interna máxima: 128 GB
- Canales de memoria: Dual-channel
- Velocidades de reloj de memoria soportadas: 2133,2400,2666,2800,2933,3000,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066 MHz
- No ECC: Si
- Memoria sin buffer: Si
- Ethernet: Si
- Tipo de interfaz ethernet: 2.5 Gigabit Ethernet
- Wifi: No
- USB 2.0, conectores: 2
- Conectores USB 3.2 Gen 1 (3.1 Gen 1): 2
- Número de conectores SATA III: 4
- Conector de audio en panel frontal: Si
- Conector de potencia ATX (24 pines): Si
- Conector de ventilador CPU: Si
- Número de conectores a ventilador de chasis: 3
- Conector de panel delantero: Si
- Conector de energía EPS (8-pin): Si
- S/PDIF, conector de salida: Si
- Conector para tiras LED RGB: Si
- Conector TPM: Si
- Encabezados Thunderbolt: 1
- Número de conectores COM: 1
- Conector de instrusión a chasis: Si
- USB 2.0: 2
- USB 3.2 Gen 1 (3.1 Gen 1): 1
- Cantidad de puertos tipo A USB 3.2 Gen 2 (3.1 Gen 2): 2
- Cantidad de puertos tipo C USB 3.2 Gen 2 (3.1 Gen 2): 1
- Pertos Ethernet LAN (RJ-45): 1
- Puertos VGA (D-Sub): 1
- Puertos HDMI: 1
- Versión HDMI: 2.1
- DisplayPort: 1
- Versión de DisplayPort: 1.4
- Conector de auriculares: 3
- Conector USB: USB tipo A, USB Tipo C
- Compatibilidad con RAID: Si
- Número de unidades de almacenamiento compatibles: 7
- Interfaces de disco de almacenamiento soportados: M.2,PCI Express 4.0,SATA III
- Tipos de unidades de almacenamiento admitidas: HDD & SSD
- Niveles RAID: 0,1,5,10
- Número de HDDs soportados: 4
- Ranuras PCI Express x16 (Gen 4.x): 1
- Número de ranuras M.2 (M): 3
- PCI Express x1 (Gen 3.x) ranuras: 2
- PCI Express x16 Gen (3.x) ranuras: 1
- Tipos de BIOS: UEFI AMI
- BIOS, tamaño de memoria: 128 MB/s
- Jumper Clear CMOS: Si
- Familia del chipset: Intel
- Chipset: Intel B660
- Factor de forma: ATX
- Canales de salida de audio: 7.1 canales
- Alimentación: ATX
- Componente para: PC
- Sistema operativo Windows soportado: Windows 10 x64,Windows 11 x64
- Ancho: 305 mm
- Profundidad: 244 mm
- Cables incluidos: SATA
