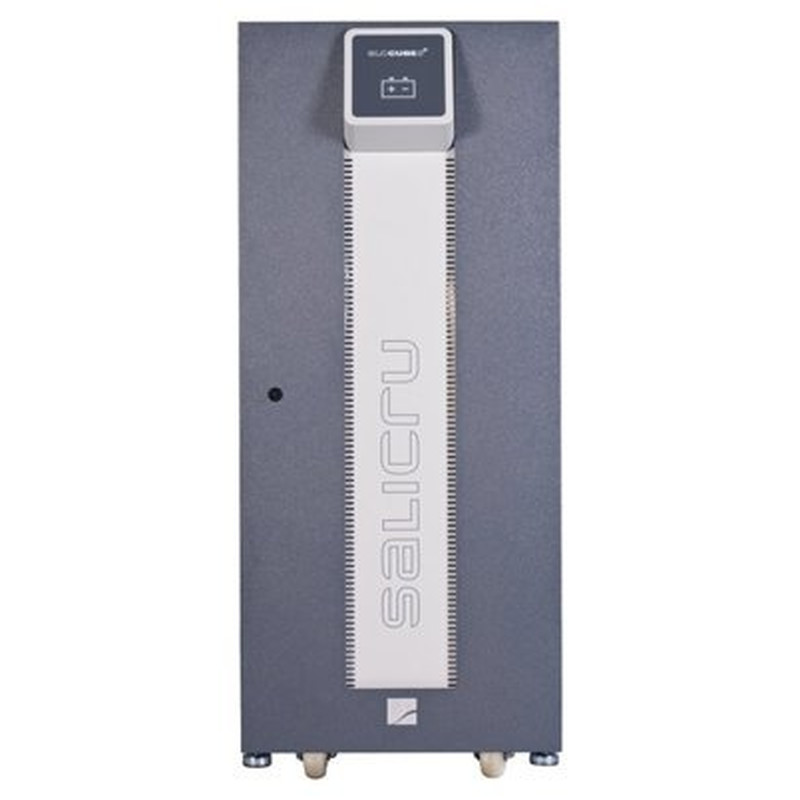

Marca	Salicru
Modelo	681LB000006
Tipo	- Torre
Tecnología	- On-line, doble conversion, HF, control DSP
Entrada	- Tensión: 220 / 230 / 240 V - 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Margen de tensión: +15% / -20% (configurable) - Frecuencia nominal: 50 / 60 Hz - Distorsión Armónica Total (THDi): 100% carga: <1,0% / 50% carga: <2,0% / 10% carga: <5,0% - Factor de potencia: 1 a partir de 10% de carga - Topología rectificador: Trifásico IGBT onda completa, arranque suave y PFC, sin transformador
Salida	- Factor de potencia: 0,9 - Tensión: 220 / 230 / 240 V - 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Precisión dinámica: ±2% dinámico - Precisión estática: ±1% estático - Precisión tiempo de respuesta: 20 ms para saltos de carga 0%÷100% y caída de tensión hasta -5% - Potencia (VA/W): 30000 / 27000 - Distorsión Armónica Total (THDv) carga lineal: <0,5% - Distorsión Armónica Total (THDv) carga no-lineal: <1,5% (EN-62040-3) - Frecuencia sincronizada: 50/60 Hz ±5 Hz (seleccionable) - Precisión frecuencia (modo batería): 50/60 Hz ±0,05% - Velocidad de sincronismo: De 1 Hz/s a 10 Hz/s (programable) - Rendimiento Eco-mode: 97,4% - Rendimiento total modo On-line: 7,5÷60 kVA: 92,0%÷93,0% / 80÷200 kVA: 94,0%÷95,0% - Sobrecarga admisible: 125% durante 10 min / 150% durante 60 s / >150% durante 20ms - Factor de cresta: 3,2 a 1 Bypass - Bypass manual: Sin interrupción - Tipo y criterio activación: De estado sólido - Tiempo de transferencia modo Smart Eco-mode (ms): 4 ms (típico) - Tiempo de transferencia modo On-line: Nulo - Transferencia a bypass: Inmediato, para sobrecargas superiores a 150% - Retransferencia: Automático, después de desaparición de alarma
Batería	- Tipo de batería: Plomo ácido, selladas, libres de mantenimiento - Regulación tensión de carga: Batt-Watch
Comunicación	- Puertos: 1x RS232/RS485 + 1xUSB, con protocolo Modbus - Interface a relés: 4 x Fallo AC, bypass, batería baja y general - Slot inteligente: 1, para SNMP - Software de monitorización: Viewpower / UPSMAN - Display LCD: Display LCD, LEDs y teclado
Generales	- Temperatura de trabajo: 0º C ÷ +40º C - Humedad relativa: Hasta 95%, sin condensar - Altitud máxima de trabajo: 2.400 m.s.n.m. - Ruido acústico a 1 metro: <52 dB(A) Sistemas - Nº máximo sistemas en paralelo: Sí, hasta 4 unidades. Conexión en anillo. Los Convertidores de frecuencia (CF) son paralelables. Ejecuciones - Nº armarios (SAI + BAT): 1 + 0
Normativa	- Seguridad: EN-IEC 62040-1 - Compatibilidad electromagnética (CEM): EN-62040-2 - Funcionamiento: VFI-SS-11 (EN-62040-3) - Gestión de Calidad y Ambiental: ISO 9001 & ISO 14001
Dimensiones	- Fondo (mm): 770 - Ancho (mm): 450 - Alto (mm): 1100 - Peso (kg): 305
Fecha de revisión	17-11-2022 por MPM
